   t型槽通端俗称退丝孔，退丝孔主要用于跨度较大的t型槽，增加退丝孔的作用是在安装或拆卸螺栓的时候比较方便。

   下表依据GB/T158-1996标准制作，

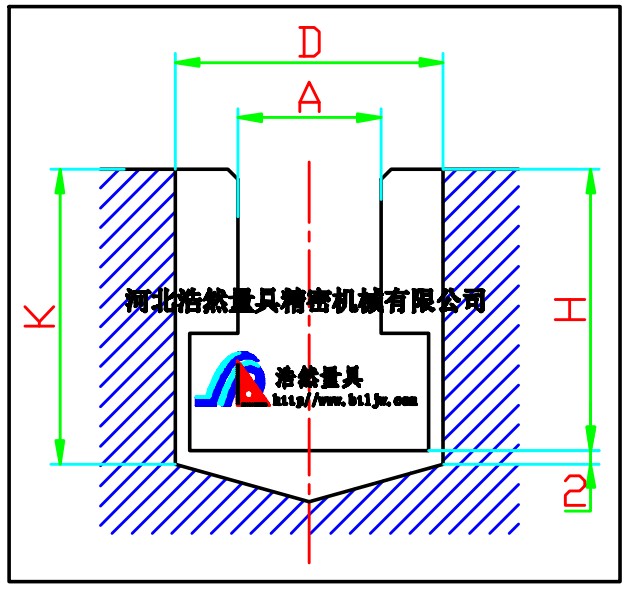

如图A表示T型槽的开口尺寸，

        H表示t型槽深度，

        K表示退丝孔的深度(K=H+2)，

        D表示退丝孔的直径，

        尺寸偏差表示退丝孔直径D的极限偏差。

退丝孔的尺寸标准     单位mm
A	5	6	8	10	12	14	18	22	28	36	42	48	54
K	12	15	20	23	27	30	38	47	58	73	87	97	108
D	15	16	20	22	28	32	42	50	62	76	92	108	122
尺寸 偏差	+1 0		+1.2 0					+2 0

  退丝孔的作用就是安装或拆卸工件的时候比较方便，但也不是适用于所有带t型槽产品，一般跨度大于2米的t型槽才有必要考虑加工退丝孔，因为跨度小的t型槽在安装和拆卸螺栓的时候是很方便的，而且退丝孔会打断螺栓在t型槽内的行程，所以跨度小的t型槽基本不用考虑这个问题。还有一种情况就是将t型槽作为滑道使用的前提下不用考虑退丝孔的问题，因为将t型槽作为滑道使用的情况下螺栓一般不会频繁的装卸，这种情况下开退丝孔就是多余的。

  需要考虑开退丝孔的t型槽一般跨距都在2米以上而且螺栓需要频繁装卸，以一块宽3米长6米的t型槽检测平台为例，平台的主要目的是检测或检验工件，t型槽是6米的方向开也就是说t型槽的跨度是6米，如果不开退丝孔的话那装卸螺栓就要在平台的两端装卸，如果频繁的检测工件就会降低效率。如果我们在1.5米、3米和4.5米的地方开退丝孔就会大大降低螺栓的装卸时间从而提高检验的效率，当然这只是一个例子，退丝孔的位置一般都是由使用方根据自身的使用情况确定的。可以说退丝孔是否有存在的必要直接取决于t型槽的跨距，像一些30米50米的拼接平板设置退丝孔是极为必要的。

  当然退丝孔的数量位置要视情况而定，过多的退丝孔或者错误的位置非但不会提高工作效率反而会带来使用上的各种问题，严重的导致产品作废无法使用。

河北浩然精密量具机械有限公司



                                                 技术部（编辑）
