[组图]t型槽间距设计标准
t型槽间距设计标准
相关标准介绍
与t型槽间距标准相关的标准还有t型槽尺寸标准、t型槽使用螺栓标准、t型槽通端尺寸标准（即退丝孔标准）等。t型槽间距标准是确定两条t型槽之间距离的重要依据一般设计的间距越大t型槽对工作面结构的破坏就相对越小。t型槽尺寸标准就是指加工t型槽时加工尺寸的依据，也就是t型槽外形的尺寸。如图所示t型槽开口尺寸就是指t型槽在工作面上可以呈现的宽度尺寸通常用A表示。t型槽使用螺栓标准其实就是螺栓制作的标准。t型槽通端俗称退丝孔，退丝孔主要用于跨度较大的t型槽，增加退丝孔的作用是在安装或拆卸螺栓的时候比较方便。
t型槽的应用
t型槽间距应依据GB/T158-1996标准设计，量具行业中带t型槽的产品有，t型槽平板、t型槽平台、t型槽弯板、t型槽地轨（也叫地槽铁或地轨）、t型槽方箱等。t型槽的加工方向为横竖两个方向另外t型槽的精度一般包括t型槽的直线度公差和两条t型槽之间的平行度与垂直度。t型槽一般被用作固定工件，精度高的t型槽可以直接当做导轨使用。
t型槽间距设计标准

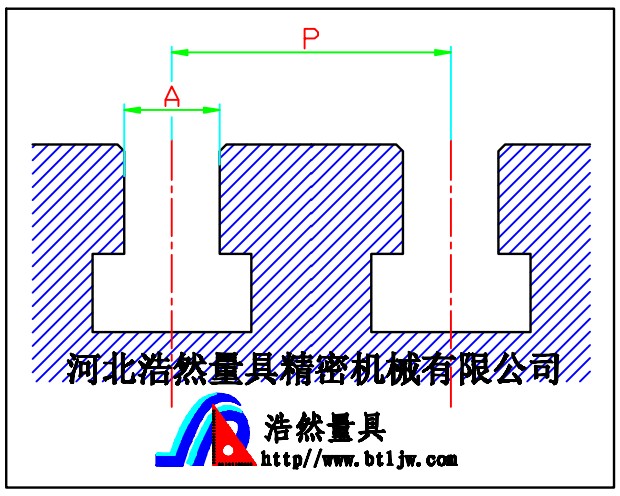

T型槽间距标准依据GB/T158-1996，如图所示表中A表示t型槽开口，P表示t型槽的间距。
T型槽间距的表格中括号内的数值应尽量避免使用，相对于每个t型槽开口(A)给出了几个数据（P）可根据使用需要的条件选择，如特殊情况需采用其他尺寸，应尽量大于表中数值。
|
T型槽间距设计标准 单位：mm
|
||||
|
T型槽开口(A)
|
两条T型槽之间的距离(P)
|
|||
|
5
|
|
20
|
25
|
32
|
|
6
|
|
25
|
32
|
40
|
|
8
|
|
32
|
40
|
50
|
|
10
|
|
40
|
50
|
63
|
|
12
|
(40)
|
50
|
63
|
80
|
|
14
|
(50)
|
63
|
80
|
100
|
|
18
|
(63)
|
80
|
100
|
125
|
|
22
|
(80)
|
100
|
125
|
160
|
|
28
|
100
|
125
|
160
|
200
|
|
36
|
125
|
160
|
200
|
250
|
|
42
|
160
|
200
|
250
|
320
|
|
48
|
200
|
250
|
320
|
400
|
|
54
|
250
|
320
|
400
|
500
|
t型槽间距偏差标准
T型槽间距偏差标准依据GB/T158-1996，t型槽偏差不适宜累加。
|
T型槽间距偏差
|
|
|
T型槽间距
|
尺寸偏差（mm）
|
|
20
|
±0.2
|
|
25
|
|
|
32~100
|
±0.3
|
|
125~250
|
±0.5
|
|
320~500
|
±0.8
|
t型槽间距对平面度的影响
t型槽并非开的条数越多越好，在确定t型槽条数的时候尽量本着够用即可的原则，t型槽开的条数越多（t型槽间距越小）对产品的结构影响就越大，带来的问题一是承载量的降低，解决这一问题的方法是加厚工作面，而加厚工作面就是增加产品的重量就等于增加了制作的成本。其次就是平面度的降低也就是精度的降低，这里说的精度降低其实就是精度难以保持，我们曾经试过加厚工作面但效果并不是很理想，尽管静止状态下精度没有问题但是装载上工件以后精度变化就大了并不能起到加强的作用，所以如果平面度要求高的前提下，增加t型槽的间距是一个很有效的方法。所以客户在选择t型槽平板的时候最好找专业的人员设计图纸，然后再铸造加工，这样做可以降低废品率同样也可以避免因产品缺陷对客户造成不必要的损失。
本文由：
技术部（编辑）
