T型槽尺寸标准
相关标准
与t型槽尺寸标准相关的标准还有t型槽间距标准、t型槽使用螺栓标准、t型槽通端尺寸标准（即退丝孔标准）等。t型槽尺寸标准就是指加工t型槽时加工尺寸的依据，也就是t型槽外形的尺寸。一般我们常说的t型槽开口尺寸就是指t型槽在工作面上可以呈现的宽度尺寸通常用A表示。t型槽间距标准是确定两条t型槽之间距离的重要依据一般设计的间距越大t型槽对工作面结构的破坏就相对越小。t型槽使用螺栓标准其实就是螺栓制作的标准。t型槽通端俗称退丝孔，退丝孔主要用于跨度较大的t型槽，增加退丝孔的作用是在安装或拆卸螺栓的时候比较方便。
t型槽简介
t型槽应依据GB/T158-1996标准制作，t型槽的应用范围比较广泛就量具行业而言带t型槽的产品有，t型槽平板、t型槽平台、t型槽弯板、t型槽地轨（也叫地槽铁或地轨）、t型槽方箱等。t型槽的加工方向为横竖两个方向另外t型槽的精度一般包括t型槽的直线度公差和两条t型槽之间的平行度与垂直度。t型槽一般被用作固定工件，精度高的t型槽可以直接当做导轨使用。
t型槽标准
T型槽标准依据GB/T158-1996

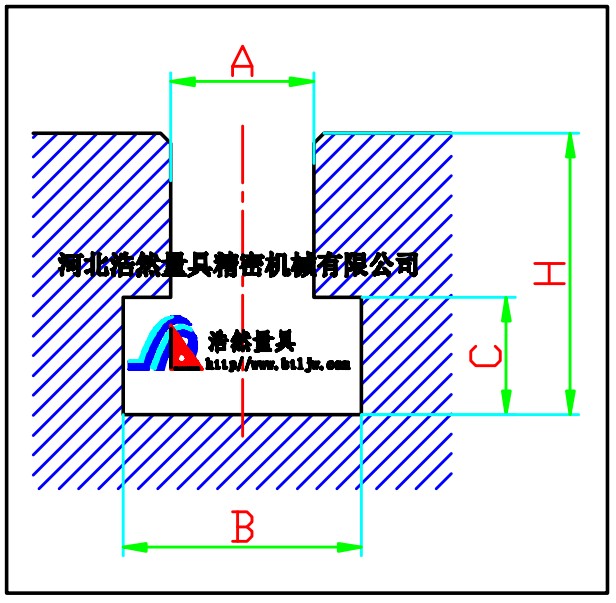

如图所示
表中D表示：螺栓的直径
表中A表示：T型槽的开口尺寸
表中B表示：T型槽的大头宽度
表中C表示：T型槽的大头深度
表中H表示：T型槽的总深度
|
T型槽规格标准 单位（mm）
|
|||||||
|
D
|
A
|
B
|
C
|
H
|
|||
|
最小
|
最大
|
最小
|
最大
|
最小
|
最大
|
||
|
M4
|
5
|
10
|
11
|
3.5
|
4.5
|
8
|
10
|
|
M5
|
6
|
11
|
12.5
|
5
|
6
|
11
|
13
|
|
M6
|
8
|
14.5
|
16
|
7
|
8
|
15
|
18
|
|
M8
|
10
|
16
|
18
|
7
|
8
|
17
|
21
|
|
M10
|
12
|
19
|
21
|
8
|
9
|
20
|
25
|
|
M12
|
14
|
23
|
25
|
9
|
11
|
23
|
28
|
|
M16
|
18
|
30
|
32
|
12
|
14
|
30
|
36
|
|
M20
|
22
|
37
|
40
|
16
|
18
|
38
|
45
|
|
M24
|
28
|
46
|
50
|
20
|
22
|
48
|
56
|
|
M30
|
36
|
56
|
60
|
25
|
28
|
61
|
71
|
|
M36
|
42
|
68
|
72
|
32
|
36
|
74
|
85
|
|
M42
|
48
|
80
|
85
|
36
|
40
|
84
|
95
|
|
M48
|
54
|
90
|
95
|
40
|
44
|
94
|
106
|
注意事项
t型槽并非开的条数越多越好，在确定t型槽条数的时候尽量本着够用即可的原则，t型槽开的条数越多对产品的结构影响就越大，带来的问题一是承载量的降低，其次就是平面度的降低也就是精度的降低。所以客户在选择t型槽平板的时候最好找专业的人员设计图纸，然后再铸造加工，这样做可以降低废品率同样也可以避免因产品缺陷对客户造成不必要的损失。
