平面度的检验方法
平面度定义
平面度是指单位面积具有的宏观凹凸高度相对理想平面的偏差。
前言

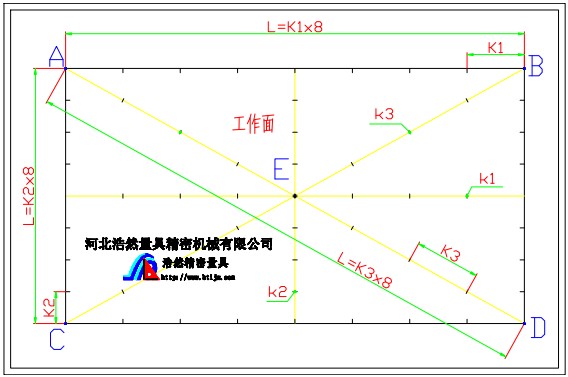

平面度是工业生产检测的重要标准之一,无论是生产加工还是产品检测都需要有一个水平面作为基准,而平面度就是这个水平基准面精度的重要指标。检测平面度的方法有很多,本文只针对铸铁平板、铸铁平台、花岗石平板、花岗石平台、大理石平板、大理石平台的检验方法步骤进行一些相关介绍。如图所示的方法是等段数检测,也可以根据实际情况选择等跨距检测,步骤都是一样的。
图中K1表示横方向桥板的跨距,k1表示横方向的检测点;K2表示纵方向桥板的跨距,k2表示纵方向的检测点;K3表示对角线方向的桥板跨距,k3表示对角线方向的检测点。
平面度的检测方法
1.将水平仪放置平板(平台)的四个角(即A、B、C、D点)调至水平之后再将水平仪放在平板(平台)的中间(即E点)检验平板(平台)是否水平。
2.根据平板(平台)的尺寸选择布点形式,并确定各个截面的分段数或桥板跨距:K=L/n(如图所示式中 L=被测面长度;K=桥板跨距;n=固定分8段)
3.一般检测平面度时只检测平板(平台)的四周及平板(平台)中心的米字线即可,检测时不可能检测到每一条直线,而且那样做效率太低了。
4.将水平仪与桥板固定放在平板(平台)上,沿检测点(k)等跨距且首尾衔接地移动桥板,每移动一个跨距从水平仪上读取并记录该位置的数值。
5.将检测结果整理并分段,最后进行数据处理,求出该平板(平台)的平面度。
检测平面度须注意的事项
1.检查平板(平台)工作面是否擦拭干净,是否有划伤、毛刺、凹坑等影响测量的因素。
2.禁止检测运转中平板(平台)的平面度,否则易出事故而且检测结果也不准确。
3.检查温度,平板(平台)台自身温度或者周围温度过冷、过热都会影响平面度检测结果的准确性。
4.检查装配平台是否调以调至水平。
检测平面度的小技巧
1.检测平板(平台)平面度时在恒温室检测最为准确,因为平板(平台)在出厂前都是在恒温室检测然后出具检测报告的。
2.在检测平面度前最好先将平板(平台)调至水平后放置2-3天,待平板(平台)与周围温度一致后再进行检测。
3.平板(平台)出厂包装时都会在其工作面上涂抹一层油,检测前需要先将油擦拭干净。
4在确定检测路线时,可以将棉线上涂抹一层粉笔末,然后在平板(平台)上弹出检测线,弹线的时候可以先弹出工作面上A--C和B--D上的两条对角线,接着以E点为中心弹出米字线,然后弹出平板(平台)工作面四周的检测线,最后标出检测点k。
