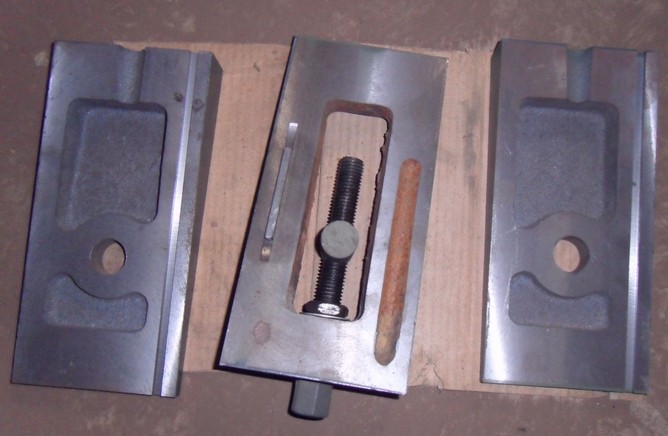

数控机床垫铁也称数控机床减震垫铁一些产品设有减震胶垫有减震和调整双重作用更适用于高精度设备。数控机床主要用于机床设备的支撑安装、调整水平。数控机床垫铁的特点是调节精度高，材质性能普遍高于普通的机床垫铁，承载量大而且具有定向和减震的功能。

  数控机床垫铁安装不需设置地脚螺栓与地面固定，良好的减振和相当的垂直挠度，使机床稳定于地面。节省安装费用，缩短安装周期。可根据生产随时调换机床位置，消除二次安装费用，使机床楼上安装成为可能。可以调节机床水平，调节范围大、方便、快捷。减震性的减震胶垫采用丁腈合成橡胶，耐油脂和冷却剂。

  数控机床垫铁基本可分为三种型号，他们分别是S78-2系列（三层减震）数控机床垫铁，S81系列精密型数控机床垫铁和S82系列精密定位型数控机床垫铁。

数控机床垫铁 型号	规格(mm) 长*宽*高	螺栓 (mm)	重量 (kg)	载荷 (kg)
S78-2系列 （三层减震） 数控机床垫铁	115*85*78	M14	3	600
	135*70*60	M14	2.2	500
	150*75*70	M14	3.5	600
	150*80*100	M16	5.1	900
	200*100*80	M16	6	1200
	240*120*100	M18	9.5	3000
	250*120*110	M18	12	3800
	300*140*110	M20	16	4000
	300*250*100	M20	28	4500
	350*160*100	M20	18	4000
	350*180*130	M24	28.5	5000
	400*250*140	M24	47	6000
	400*250*170	M30	60	10000
S81系列 精密型 数控机床垫铁	160*80*66	M16	4.5	1500
	180*100*68	M16	5.5	2000
	200*100*70	M18	6.5	3000
	220*100*70	M18	9.4	4000
	240*120*90	M20	14	5000
	260*130*93	M20	15	6000
	285*160*115	M24	23	8000
	300*170*125	M24	29	10000
S82系列 精密定位型 数控机床垫铁	180*120*80	M16	7.1	1500
	200*130*85	M16	9.5	2000
	240*150*100	M18	15.5	3000
	260*160*110	M18		4000
	300*170*120	M24	26	6000

  将数控机床垫铁分别放在机床各受力点下，每个垫铁均受力后，然后转动调整螺栓以调整平面度。可调整高度为3mm--15mm 。数控机床垫铁调整方便，迁移灵活，不用打洞埋设地脚螺丝，不破坏地面，是机床设备安装必备附件。它能改善床动态特性，提高机床加工精度，具有防震、降低噪音之功能。省工、省时、省材料、综合经济益高。为设计部门解决了因设备选型困难，造成地面基础无法确定的矛盾。通用性广，适用安装各类机床与设备。

1、确定机床重量及机床基座紧固孔数量，选择垫铁的规格及数量；

2、单个垫铁承载值=机床总重量除紧固孔数量;（有条件的情况下，考虑机床重心位置，确定重量分配）

3、求出结果根据所用机床类型按需选择调整垫铁；

4、检查机床基座孔和螺栓直径、长度是否符合。

5、根据工况要求确定垫铁是否需要带减震功能。
